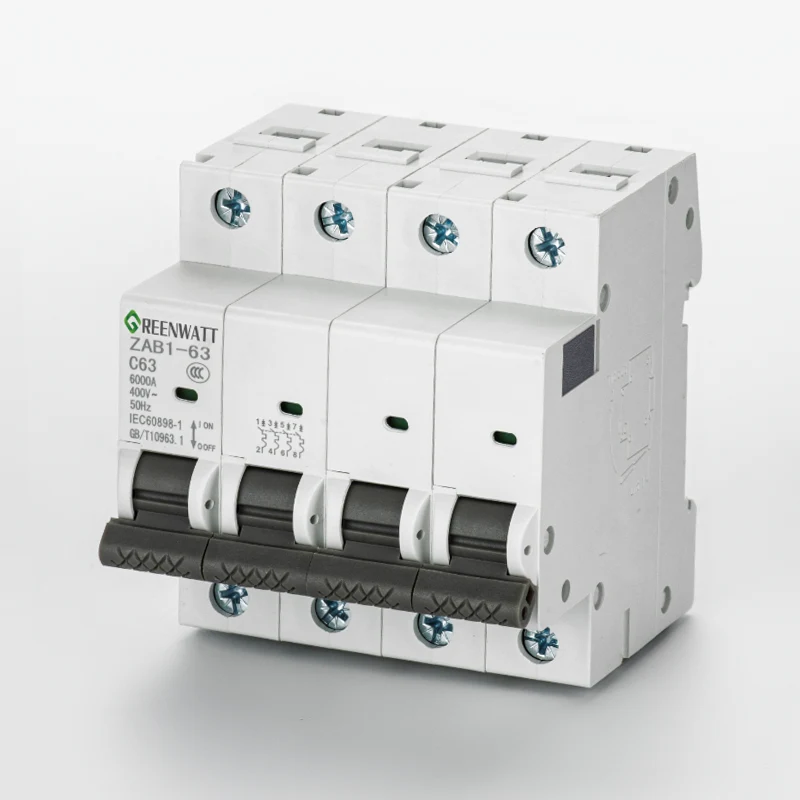

4P DC1000V 40A 6KA DC ミニチュアサーキットブレーカー

GREENWATT は、太陽光発電 (PV) システムおよび高電圧 DC 配電環境向けに特別に設計された 4P DC1000V 40A 6KA DC 小型サーキット ブレーカーの製造を専門としています。本製品の定格電圧はDC1000V、定格電流は40A、短絡遮断容量は6KAです。 4P 構造と電極間の直列および並列接続を組み合わせることで、自然なゼロクロス点を持たない DC 回路の消弧の課題に効果的に対処し、DC 機器、インバーター、およびエネルギー貯蔵キャビネットに信頼性の高い短絡および過負荷保護を提供します。

製品コアテクノロジーの概要

最新の DC 配電システムでは、電圧レベルの上昇により、回路ブレーカーの消弧能力に対する要求が高くなります。 4P DC1000V 40A 6KA DC ミニチュア サーキット ブレーカーはモジュラー設計を採用しており、4 極 (4P) の物理構造により柔軟な配線構成が可能です。

1000V DC システムのアプリケーション ロジック

DC 電流には AC 電流のような自然なゼロクロス点がないため、高電圧 DC アークを遮断することは非常に困難です。この GREENWATT サーキット ブレーカーは、2P 直列または特定の並列配線構成の使用を推奨します。 4P サーキットブレーカーの極を 2 つ以上直列に使用することにより、消弧室の電気的クリアランスが増加し、1000V DC の高電圧下でも安全な遮断が実現します。この構成は、中型のエネルギー貯蔵システムや高電圧 DC 配電盤で広く使用されています。

二重過負荷および短絡保護

過負荷保護: 回路電流が長期間にわたって定格 40A を超えると、内部の熱素子がトリップを引き起こします。

短絡保護: 4P DC1000V 40A 6KA DC ミニチュア サーキット ブレーカーの遮断容量は 6KA です。つまり、瞬間的に巨大な短絡電流が発生した場合に物理リンクを迅速に切断し、ケーブルやインバーターが高温によって損傷するのを防ぎます。

配線図:

配線方式と設置ガイド

1000V 2P 構成原理

1000V の高電圧環境での安全性を確保するために、ユーザーは通常、4P DC1000V 40A 6KA DC 小型サーキット ブレーカーを再構成します。たとえば、2 つの極は正端子として直列に接続され、他の 2 つの極は負端子として直列に接続されます。この方法は 4P ユニットの十分なスペースを利用し、全体の絶縁レベルを向上させ、1000V DC 環境での堅牢な動作を保証します。

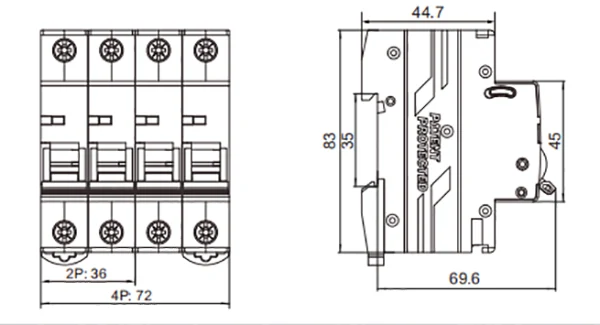

物理的な設計と設置

コンパクトなレイアウト：4P構造でもサイズを最適化し、配電ボックス内の占有スペースを削減しました。

標準レール取り付け: 標準 35mm DIN レールと互換性があります。取り付けは端子をはめ込んで締めるだけです。

よくある質問

Q: 4Pサーキットブレーカーを2P端子のみを使用して1000Vシステムに接続できますか?

A：お勧めしません。 4P DC1000V 40A 6KA DC 小型サーキットブレーカーの場合、1000V の安全な消弧電圧を達成するには、通常、端子を直列に接続することで電圧負荷を共有します。操作については、特定の配線図を参照してください。

Q: 6KA の遮断容量は太陽光発電システムにとって十分ですか?

A: ほとんどの住宅用および中規模の商用および産業用太陽光発電システムでは、6KA の短絡遮断容量は、予想される短絡電流レベルをカバーし、下流の敏感な機器を効果的に保護するのに十分です。

Q: この製品は OEM またはカスタマイズをサポートしていますか?

A: はい。標準の 4P 1000V 40A 6KA DC ミニチュア サーキット ブレーカーに加えて、GREENWATT はお客様の技術要件に応じてカスタマイズされたソリューションも提供できます。
