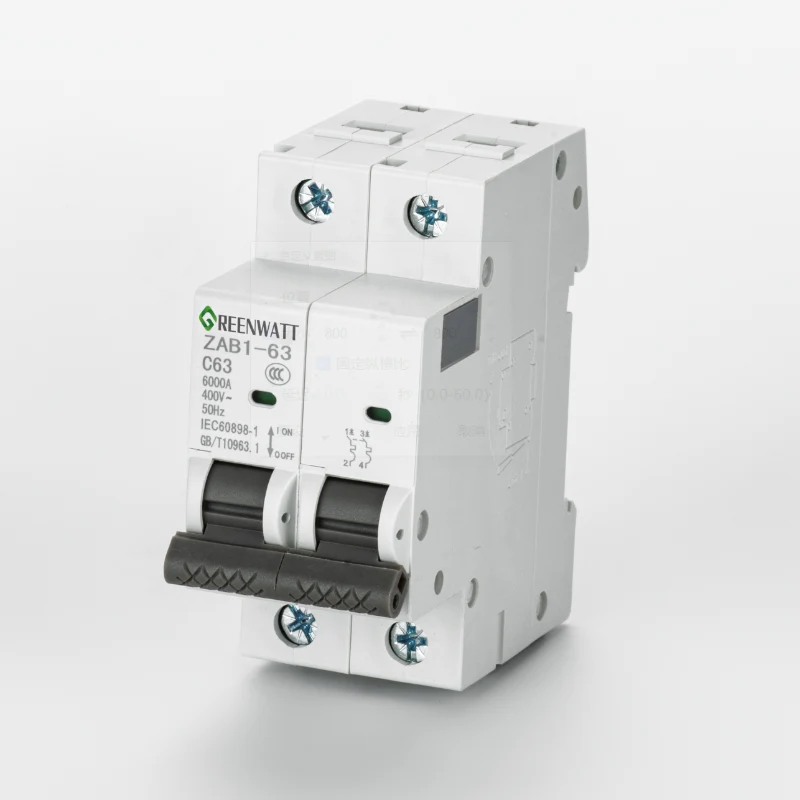

2P 500V 63A DC ミニチュアサーキットブレーカー

GREENWATT サプライヤーの 2P 500V 63A DC ミニチュア サーキット ブレーカー MCB は、DC500V 回路を保護するために作られた製品です。 2 つの極があるため、DC システムに二重極保護を提供します。 DC 回路では安全性を確保するために両極を切断する必要があるため、これは重要です。定格電流は 63A で、小規模の太陽エネルギー システムや DC 電源の産業用デバイスなど、ほとんどの中小規模の DC 負荷に適しています。

この ZAB1Z-63 2P 500V 63A DC ミニチュア サーキット ブレーカーには、いくつかの重要な機能があります。まず、過負荷保護機能を備えています。回路内の電流が 63A を超えると、MCB が自動的にトリップします。これにより電流が止まり、ワイヤや機器の過熱が防止されます。第二に、短絡保護機能を備えています。短絡が発生すると (ワイヤが別のワイヤに接触するなど)、MCB はすぐに電流をオフにします。これにより、火災や高価な機器の損傷を回避できます。

製品の位置づけと応用シナリオ

2P 500V 63A DC ミニチュア サーキット ブレーカーは、主に 500V 未満の DC 回路の保護に使用されます。一般的なアプリケーションには次のものがあります。

中小規模の太陽光発電システム

エネルギー貯蔵バッテリーパックのDC側保護

通信電源システム

産業用DC制御システム

DC配電ボックス

デュアル システムは AC システムとは異なります。切断する場合は、継続的なアーク発生を防ぐために、プラス端子とマイナス端子の両方を同時に切断する必要があります。したがって、この 2P 500V 63A DC 小型サーキットブレーカーは、DC システムの安全要件を満たすバイポーラ同期遮断構造を採用しています。

コア機能の説明

1.過負荷保護

線電流が定格値の 63A を超えると、内部のサーマルトリップ機構が作動して回路ブレーカーが自動的に作動し、長時間にわたる過電流による導体の過熱や機器の損傷を防ぎます。

2.短絡保護

短絡が発生した場合、磁気トリップシステムは迅速に反応して回路を即座に遮断し、アーク放電のリスクを軽減し、下流の機器を保護します。

3.バイポーラ同期切断

DC システムの 1 つの極だけを切断しても、安全上の危険が生じる可能性があります。 GreenWatt 2P 500V 63A DC 小型サーキット ブレーカーは、バイポーラ構造を使用して、正極と負極の両方が同時に切断されることを保証します。

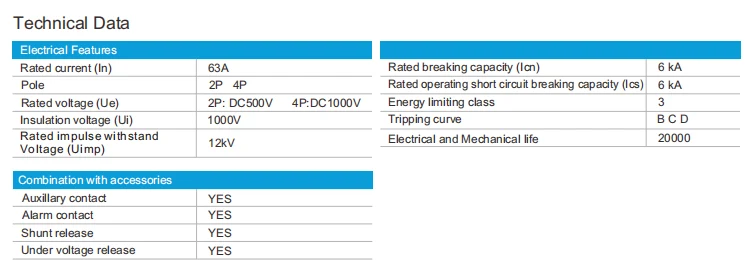

技術データ

構造的および材料的な利点

難燃性ハウジング設計

筐体には難燃性のエンジニアリングプラスチック素材を採用しており、高温環境下でも変形しにくく、火災の危険性を軽減します。

T2 銅導電性コンポーネント

内部の導電性部品はT2銅製で、導電性が安定しており、温度上昇制御が良好で、長期間の動作でも過熱しにくいです。

コンパクトなデザイン

小型で標準の DIN レールに取り付けられるため、配電ボックスの内部スペースが節約され、スペースが限られたプロジェクトに適しています。

インストールと使用手順

設置方法：標準DINレール設置

推奨設置環境：屋内または防水配電箱内

DC専用端子台との併用を推奨

屋外で使用する場合は、防雨・防塵ハウジングが必要です。

よくある質問

Q1: このサーキットブレーカーは太陽光発電システムでも使用できますか?

はい、小型太陽光発電アレイや DC 500V システムのエネルギー貯蔵システムで一般的に使用されています。

Q2: 二極切断は義務ですか?

DC システムでは二極回路ブレーカーを使用して、正極と負極が同時に切断され、安全性が向上することをお勧めします。

Q3: 長時間フル負荷で動作できますか?

長時間の全負荷運転を避け、寿命を確保するために、定格電流範囲内で適切なモデルを選択することをお勧めします。

Q4: まとめ買いには対応していますか？

大量注文がサポートされています。見積もりと納期については、GreenWatt までお問い合わせください。
