1P 50V 250A DC ミニチュアサーキットブレーカー

1P 50V 250A DC ミニチュア サーキット ブレーカーは、GreenWatt の工場向けの中核となる DC 保護デバイスで、特に DC 50V の低電圧環境および 250A の高電流条件向けに設計されています。従来の多極サーキットブレーカーの大型設計の限界から脱却し、小型化された機器の設置ニーズに対応するために単極設計を採用しています。この製品は、家庭用エネルギー貯蔵バッテリー パック、ポータブル エネルギー貯蔵デバイス、小型 DC 配電システムなどのシナリオで広く使用できます。その中心的な機能は、過負荷または短絡が発生したときに回路を迅速に切断し、機器の損傷や安全上の危険を防ぎ、DC システムの安定した動作を保証することです。

主要な製品構造と設計のハイライト

1.全体の構造設計

GreenWatt 1P 50V 250A DC ミニチュア サーキット ブレーカーは、コンパクトな単極構造を特徴としています。全体のサイズが小さいため、標準の 35 mm DIN レールに直接取り付けることができ、内部の設置スペースを節約し、小型エネルギー貯蔵キャビネットやポータブル機器などのコンパクトな設置シナリオに適しています。製品の筐体は一体型のカプセル化設計を採用しており、優れた密閉性を実現し、防塵や偶発的な接触を効果的に防止し、安全性を高めています。

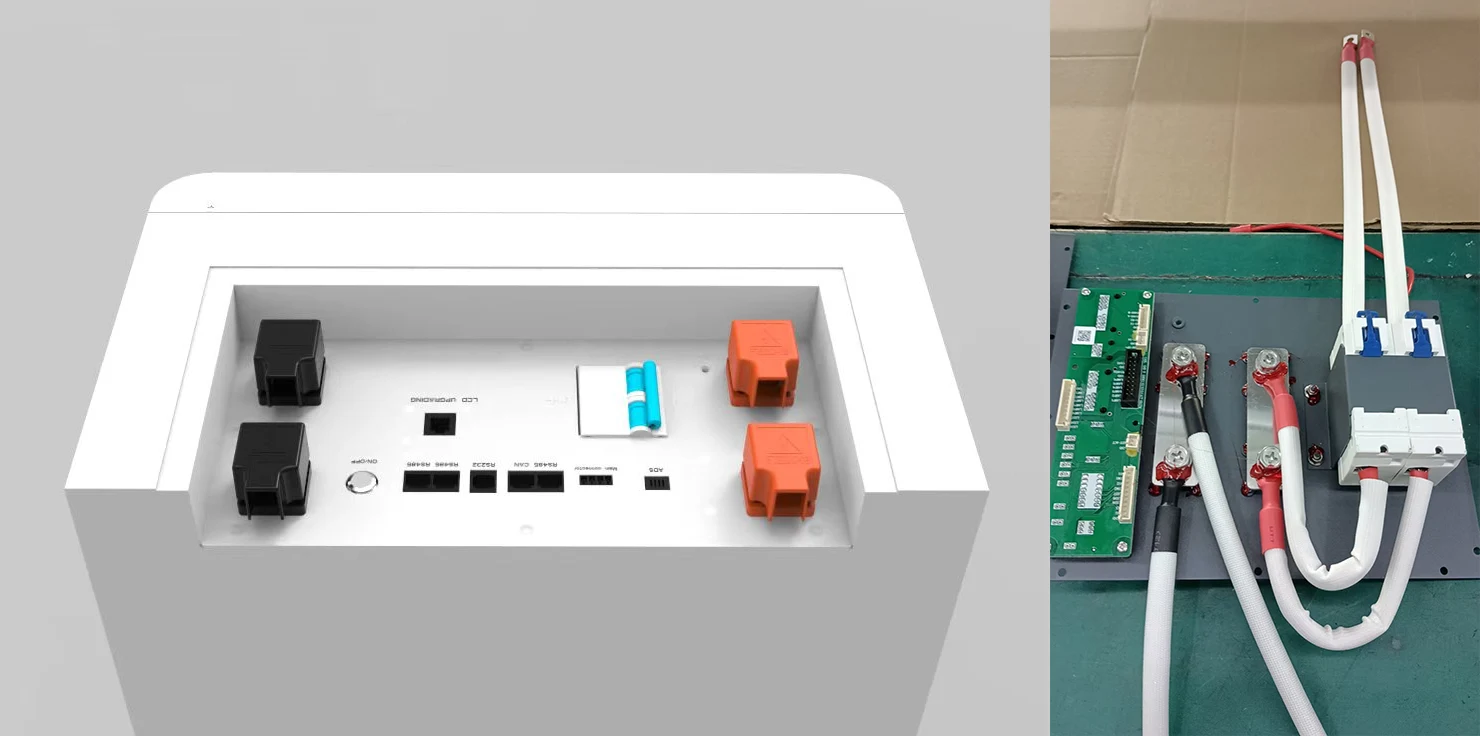

単極構成での高電流負荷時の放熱の問題に対処するために、当社では 2 つの極を並列に接続して 1 つの極を形成する設計を革新的に採用しています。これにより、製品の動作温度が効果的に低下し、GreenWatt 1P 50V 250A DC ミニチュア サーキット ブレーカーは、250A の電流を長期間流した場合でも安定した性能を維持し、過熱による機器の故障を防ぎます。この設計により、設置プロセスが簡素化されるだけでなく、製品の寿命も延長され、同様の製品よりも実用的になります。

2.コア構成材料

ハウジング材質:V0 グレードの難燃性 PA66 プラスチック製で、優れた難燃性を備えています。これにより、回路障害による火災の延焼を効果的に防止し、火災安全基準を満たし、機器と人の安全を確保します。これは、GreenWatt のすべての電気製品の中核となる安全保証の 1 つです。

導電性コンポーネント:99.9%の高純度銅を使用しており、優れた導電性と低抵抗を実現します。これにより、電流伝送時のエネルギー損失と発熱が効果的に低減され、250Aの大電流条件下でも安定した動作が保証され、導電性不良による過熱損傷が防止されます。

トリップコンポーネント:バイメタル素子と電磁引外し構造を採用しています。バイメタル要素は高品質の材料を使用しており、高い熱安定性と一貫性を示します。回路の過負荷状態を正確に感知し、遅延トリップを実現します。電磁引外し構造により短絡事故に素早く反応し、瞬時に回路を遮断し、高い保護効率を実現します。

製品の技術的利点

1. 大電流ベアリングと放熱の利点

GreenWatt 1P 50V 250A DC ミニチュアサーキットブレーカーは、250A の定格電流を安定して流すことができます。 2極並列設計と高純度銅導電部品の使用により、製品の温度上昇を効果的に低減し、高電流負荷時の単極サーキットブレーカーの放熱問題を解決します。長時間の全負荷運転でも製品の温度を適切な範囲に制御できるため、異常トリップや過熱による部品の損傷を回避でき、製品動作の安定性と信頼性が向上します。

2. 正確な保護性能の利点

この製品には正確な過負荷および短絡保護機能が備わっています。過負荷トリップ特性により、回路負荷に応じて遅延トリップを実現し、瞬間的な過負荷によって引き起こされる誤ったトリップを回避できます。短絡トリップ応答は迅速で、ミリ秒以内に回路を遮断し、機器に対する短絡電流の影響を効果的にブロックし、DC システムと下流の機器を損傷から保護します。同時に、この製品は優れたアーク消弧性能を備えており、回路障害時に発生するアークを迅速に消し、コンポーネントのアーク焼けや安全上の危険を防ぎます。

3. 設置と適応の利点

この製品は標準的な DIN レール取り付け方法を採用しているため、取り付けが簡単で、他の電気コンポーネントとの迅速な統合が可能です。さまざまな小型DC機器の設置ニーズに適しています。ユニポーラ設計はコンパクトで省スペースであるため、小型エネルギー貯蔵バッテリーパックやポータブルエネルギー貯蔵装置などのコンパクトな環境への設置に特に適しています。さらに、本製品の配線端子は、U 字型のトンネル設計を採用しており、配線が容易で、実際の使用要件に合わせて最大の配線容量を提供します。

4. 環境およびコンプライアンスの利点

当社は環境に優しい生産基準を厳格に遵守しています。 GreenWatt 1P 50V 250A DC ミニチュア サーキット ブレーカーのすべてのコンポーネントは RoHS 2.0 規格に準拠しており、有害物質を含まず、世界的な環境要件を満たしています。この製品は、CE、CB、TUV、CCC を含む複数の国際および国内認証を取得しており、さまざまな国や地域の使用基準を満たし、世界中の低電圧、高電流 DC シナリオの調達ニーズに適応しています。
