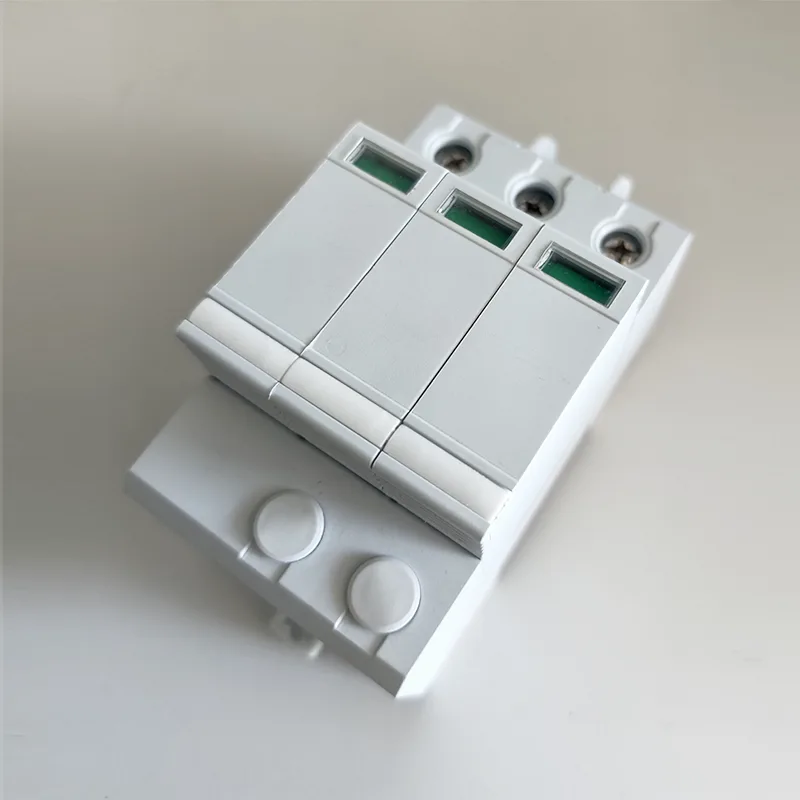

T2 DC1000V サージ保護装置 SPD

詳細な紹介と利点: GREENWATT サプライヤーの T2 DC1000V サージ プロテクター デバイス SPD は、高電圧 DC システム用に設計されたタイプ 2 サージ プロテクターです。 1000V 太陽光発電所や大規模なエネルギー貯蔵ステーションなどのこれらのシステムは、特有のリスクに直面しています。電圧が高いということは、たとえ小さなサージでもより大きな損傷を引き起こす可能性があり、機器 (1000V インバーターなど) の交換費用が高くなることがよくあります。この SPD はそれらのリスクに直接対処します。

最大連続動作電圧は DC1000V で、高電圧 DC 回路の通常電圧に一致します。サージが発生すると、遠方の落雷によるものであっても、系統内の突然の負荷変化によるものであっても、25 ナノ秒以内にサージが発生します。電圧スパイクを安全なレベル (10kA サージの場合は 2500V 以下) にクランプし、接続された機器に電圧が伝わるのを防ぎます。

技術データ

技術的利点の分析

1. 迅速な応答メカニズム

落雷や系統過渡現象が発生した場合、GreenWatt T2 DC1000V サージ保護デバイス SPD は 25 ナノ秒以内に保護を作動させ、サージ電圧を迅速に制限し、インバーターやバッテリー システムへのサージ電圧の伝導を防ぎます。

2. 安定した電圧クランプ能力

10kAのサージ電流の下で​​、過電圧を2500V未満に制御でき、絶縁破壊のリスクを効果的に低減します。

3. 高電圧システム構造への適応性

600V または 800V システムと比較して、1000V システムのサージ耐性に対する要件は高くなります。この製品は絶縁性と放熱性を高める構造設計となっており、高電圧環境での長期使用に適しています。

4. モジュール設計

DIN レール取り付けをサポートし、DC キャビネットまたは太陽光発電結合ボックス内での迅速な導入と交換を容易にします。

Q&A

1. T1 SPD とは何ですか?

T1 SPD (タイプ 1 サージ保護装置) は、まれに発生する大規模なサージ (主に直撃落雷や大規模な送電網障害による) に対する主要なサージ保護装置です。

T1: タイプ I でテストされた SPD は、公称放電電流 In、1.2/50μs のインパルス電圧、および最大インパルス電流 Iimp を使用して評価されます。システムの入口点 (主配電盤など) に設置すると、極度のサージが内部回路に入る前にブロックされ、小さな高周波サージには対処できません。

2. T2 SPD とは何ですか? T1 SPD との違いは何ですか?

T2 SPD (タイプ 2 サージ保護装置) は、小規模で一般的なサージ (間接落雷や系統負荷変動など) に対する二次保護装置です。

T2: クラス II SPD は、公称放電電流 In、1.2/50μs サージ電圧、および最大放電電流 Imax でテストされます。残留サージを安全な電圧レベルにクランプし、敏感な機器 (インバーターなど) を保護します。

3. T1 SPD と T2 SPD は交換されますか?

いいえ。T2 SPD を受電キャビネット (T1 位置) に取り付けると、大電流サージを処理する能力が低いため、故障の危険があります。逆に、T1 SPD を負荷端 (T2 位置) に取り付けると、小さな電流サージを安全なレベルまで低減できず、敏感な機器 (BMS など) に損傷を与える可能性があります。それらの設計哲学と機能的役割は根本的に異なるため、互換性は不可能です。
