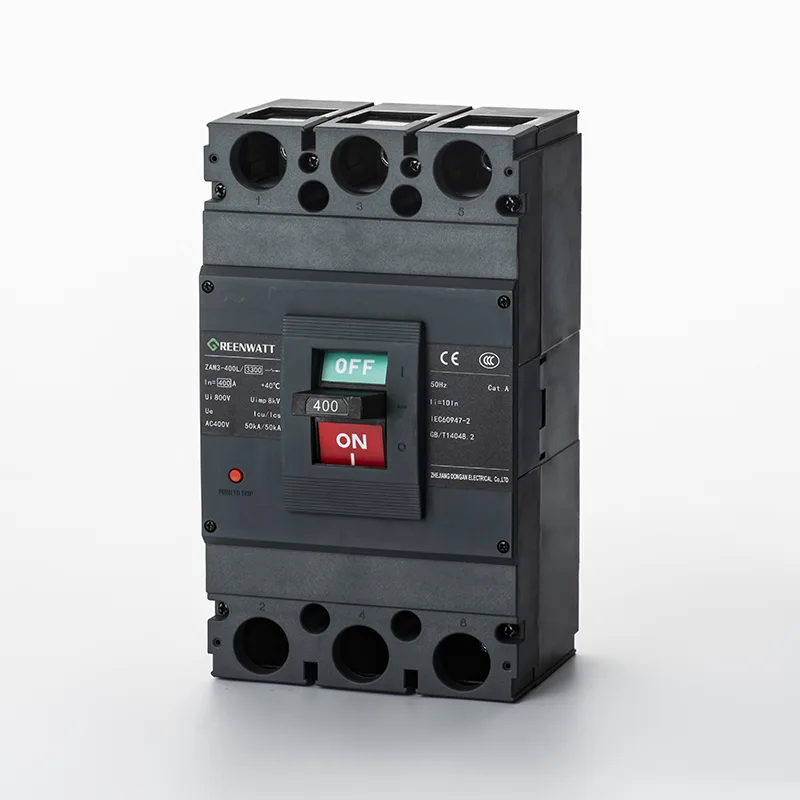

AC400V 400A 配線用遮断器

産業環境の複雑さと過酷さにより、電気保護装置の性能に対する要求が高まります。 GreenWatt の AC400V 400A モールド ケース サーキット ブレーカーは、産業シナリオ向けに特別に設計されており、産業機械、高耐久配電システム、作業場配電、および機器一式で広く使用できます。過負荷、短絡、その他の障害から保護し、機器の損傷や電気事故を防ぎます。モールドケースサーキットブレーカは、高強度難燃性エンジニアリングプラスチックで作られた強化ハウジング設計が特徴で、優れた耐衝撃性と耐腐食性を備えています。粉塵や振動の多い過酷な産業環境にも耐え、長期にわたる安定した動作を保証します。

当社の研究開発チームは、銀合金接点を使用してモールドケースサーキットブレーカの接点材料を最適化し、動作中の温度上昇を効果的に低減しました。全負荷時でも安定した性能を維持し、製品の電気的寿命を延ばし、機器のメンテナンスコストを削減するため、業界のエンジニアから広く認められています。 GreenWatt の中核製品の 1 つであるこの 400A モールド ケース サーキット ブレーカーは、安定性と耐久性を優先し、産業用配電システムに信頼性の高い安全性を提供します。

コア機能

1.過負荷保護: サーマルトリップ設計を採用しており、加熱するとバイメタルストリップが曲がり、逆時間保護を実現します。過負荷電流の大きさに応じてトリップ時間が自動的に調整され、長時間の過負荷や過熱による回路の損傷を防ぎます。 AC400V 400A ノーヒューズサーキットブレーカーの定格電流特性と互換性があり、産業用配電ニーズに正確に適合します。

2.短絡保護：電磁トリップユニットが装備されており、ミリ秒以内に短絡故障を検出し、迅速にトリップし、故障電流を遮断して、機器の爆発や回路火災などの重大な事故を防ぎます。これにより、配電システムと人員の安全が確保され、AC400V 400A モールドケースサーキットブレーカーの主要な保護利点の 1 つとなります。

3.便利なメンテナンス：製品の表面には明確な操作ラベルと詳細な配線図があり、取り付けプロセスを簡素化し、取り付けの困難さを軽減します。定期的なメンテナンスは、定期的なほこりの除去とハンドルの柔軟性のチェックのみで済みます。複雑な操作が不要なため、メンテナンスの人件費が削減されます。

4.スペース適応性: コンパクトなフレーム設計を特徴とし、その小型サイズにより配電ボックスのスペースを効率的に利用し、産業環境におけるパネルスペース不足の問題点に対処します。さまざまな機器一式の設置要件に適応し、モールドケースサーキットブレーカーのアプリケーションシナリオを広げます。

技術仕様

技術的な利点

●素材の利点

AC400V 400A モールドケースサーキットブレーカのケーシングは、厳格な耐圧性、耐衝撃性、耐食性試験を経た強化難燃性エンジニアリングプラスチックで作られています。過酷な産業環境に耐え、内部の電気部品を効果的に保護し、塵や湿気の侵入を防ぎ、製品の寿命を延ばします。接点は高純度の銀合金で作られており、接触抵抗を低減し、動作中の発熱を最小限に抑え、接点の侵食を防ぎ、全負荷および高周波動作下でも製品の安定性を確保し、エネルギー消費を削減するための特別なプロセスで処理されています。

● 構造上の利点

この製品はモジュール設計を採用しており、顧客のニーズに応じて不足電圧解除装置、補助接点、警報接点、その他のアクセサリを柔軟に構成できます。これにより、リモート制御や信号アップロードなどの拡張機能が可能になり、さまざまなアプリケーションシナリオに適応します。内部の消弧グリッドは多層鋼板の「迷路」構造を採用しており、アークを迅速に切断して冷却することでアーク電圧を急速に上昇させ、電流がゼロを横切る瞬間にアークを消滅させ、短絡保護の信頼性を向上させ、機器へのアーク焼損を防止します。操作機構はエネルギー貯蔵型の4バー設計を採用しており、ハンドル速度に関係なく確実な操作を保証し、「空閉」を防ぎます。

● パフォーマンス上の利点

モールドケース回路ブレーカーは、正確なトリップ特性、逆時間過負荷保護、瞬間短絡保護を備えており、迅速な障害応答と障害電流の効果的な遮断を可能にし、配電システムと機器を保護します。この製品は、短絡電流テスト、過負荷テスト、絶縁テストなどの厳格な工場テストを受けており、すべてのユニットが関連規格を満たしていることが確認されています。さらに、製品の電気的および機械的寿命が最適化されており、電気的寿命は 1,000 ～ 5,000 回の負荷動作、機械的寿命は 5,000 ～ 20,000 回の動作を実現し、お客様の交換コストを削減します。

よくある質問 (FAQ)

製品使用関連

Q1: 配線用サーキットブレーカはどのようなシナリオに適していますか? A1: 主に、産業用機械、頑丈な配電システム、作業場配電、設備一式、大規模工場など、AC400V 電圧および 400A 定格電流の配電シナリオに適しています。メインスイッチまたは分岐スイッチとして使用でき、過負荷および短絡保護を提供します。

Q2: 動作中に製品が過熱した場合はどうすればよいですか?

A2: まず、負荷電流が定格電流を超えているかどうかを確認してください。過負荷が存在する場合は、負荷を軽減します。次に、配線がしっかりと接続されているかどうかを確認します。接触不良は局所的な過熱を引き起こす可能性があります。配線を再度締め直します。上記のいずれにも当てはまらない場合は、当社の技術者に連絡して製品の故障を確認してください。 AC400V 400A モールドケースサーキットブレーカーは銀合金接点を使用しており、通常の状況では大幅に過熱することはありません。異常が発生した場合は、直ちに機械を停止して点検してください。

Q3: 製品のメンテナンスサイクルは何ですか?どのような予防措置を講じるべきでしょうか?

A3: 3か月ごとの定期メンテナンスをお勧めします。これには主に、製品の表面にゴミや汚れがないか確認し、破片を除去することが含まれます。ハンドルのスムーズな動作と適切な開閉をチェックします。端子の緩みや過熱がないか確認します。製品の正常な性能を確保するために、絶縁抵抗やトリップ特性試験を含む包括的な検査を年に一度実施する必要があります。

購入とカスタマイズ関連

Q4: OEM注文をサポートしていますか?カスタマイズのサイクルはどれくらいですか?

A4: OEM 注文をサポートしており、ブランド、仕様、外観などの顧客のニーズに応じてカスタマイズできます。カスタマイズのサイクルは注文数量とカスタマイズの複雑さによって異なります。標準のカスタマイズ サイクルは 7 ～ 15 営業日です。大量注文の場合は、より短いサイクルで交渉することができます。

Q5: 製品の詳細な技術仕様と見積もりを入手するにはどうすればよいですか?

A5: 当社の営業チームに直接連絡して、プロジェクトの要件 (使用シナリオ、電流と電圧の要件、注文数量など) を提供することができます。詳細な技術仕様と競争見積を提供し、関連する質問にお答えします。

Q6: 製品の納品サイクルはどのくらいですか?グローバル配信をサポートしていますか? A6: GreenWatt AC400V 400A モールドケースサーキットブレーカーの標準納期は 3 ～ 7 営業日です。大量注文の場合は納期もご相談に応じます。グローバル配送をサポートし、お客様のニーズに応じて適切な物流方法を選択し、迅速な製品配送を保証します。

インストール関連

Q7: 製品の設置に特別な要件はありますか?

A7: 製品の設置は専門の電気技師が行う必要があります。正しく確実に配線するために、配線は製品の配線図に従って厳密に行う必要があります。設置場所は換気がよく、高温、多湿、可燃性、爆発性物質の近くを避けてください。取り付けの際は製品の極性に注意してください。接続を逆にしないでください。設置後、製品が正常に動作することを確認するためにスイッチング テストを実行する必要があります。

Q8: 水平設置は可能ですか？

A8: 90度回転で水平設置可能、180度まで回転可能です。設置方法は柔軟で、製品の性能に影響を与えることなく、配電ボックス内のスペースに応じて調整できます。
